继续学习 ue4~ 这两天根据 3D HealthBar 这个视频实现了 3D 的血条,记录下过程。

# 1. 实现过程

这个血条实现的教程主要是 3 个部分:

# i.mesh

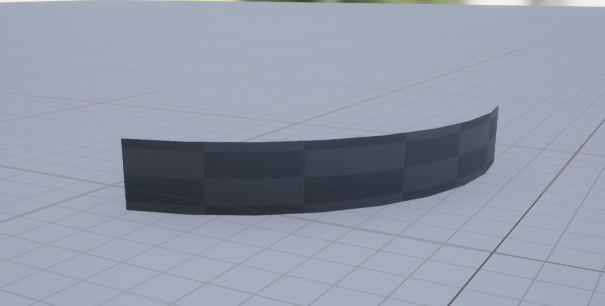

mesh

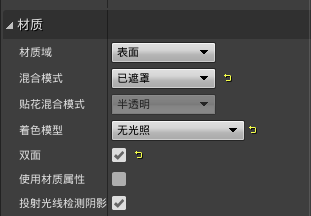

3d 血条的半圆环 mesh,这个是直接导入的素材,设置如下:

mat-config

# ii.material

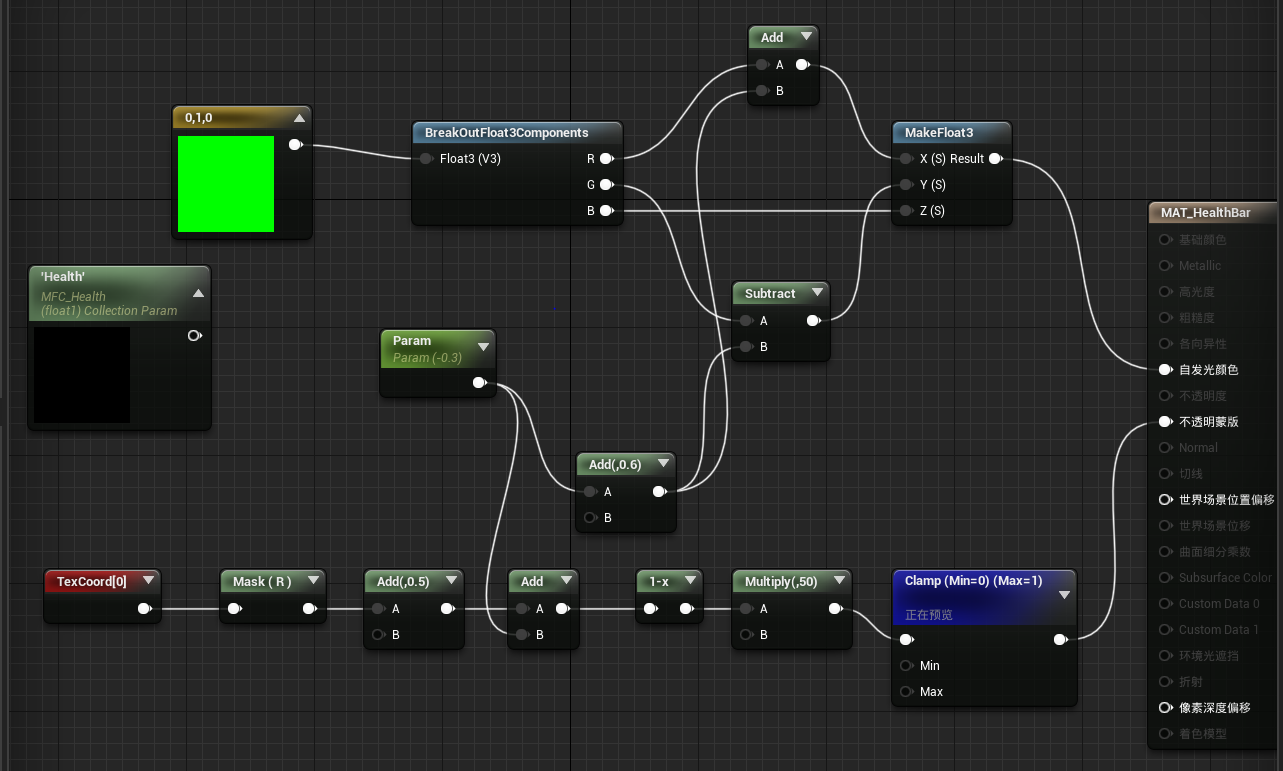

mat

血条的 material 是使用材料蓝图实现的,大致思路是使用 TextCoord 实现蒙版的公式,对横坐标的计算公式为

f(x) = clamp[0,1]((1 - (x + 0.5 + param)) * 50)

函数结果大致可以看作 x<0.5-param 时,返回 1,x>=0.5-param 时,返回 0,通过调整 param 从 - 0.5 到 0.5,便可以实现血条长度从 100% 到 0%,使用变量 health 换算至对应 param 就可以实现对血条长度的控制。

颜色则也是通过 param 控制的。param 约小,血条越长,因此 RGB 中的 G 需要越大,R 需要越小,G 值时 G-param,R 值是 R+param,再将 param+0.6 修正初始值便得到了颜色公式。

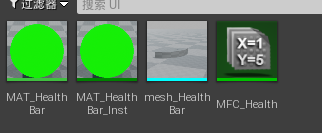

file

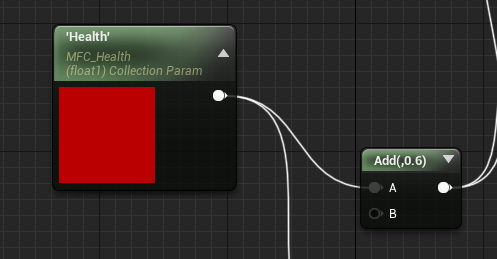

replace

最后新建材质参数集 MFC_Health,代替 param,并新建材质实例应用到 mesh 上。

# iii.pawn

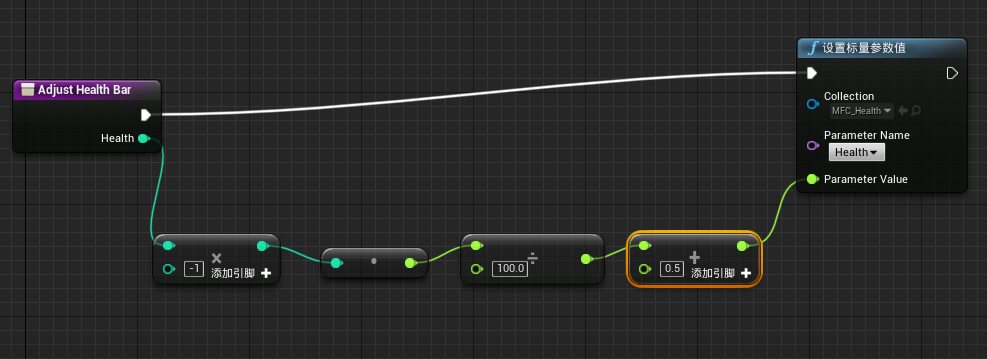

function

最后一部分是将血条绑定至游戏角色上,并将 hp 百分比值通过公式由 100 至 0 线性换算成对应的 - 0.5 至 0.5 的 param。上图是实现了 AdjustHealthBar 的函数,将 hp 百分比通过公式计算 param:

 param = -hp / 100 + 0.5

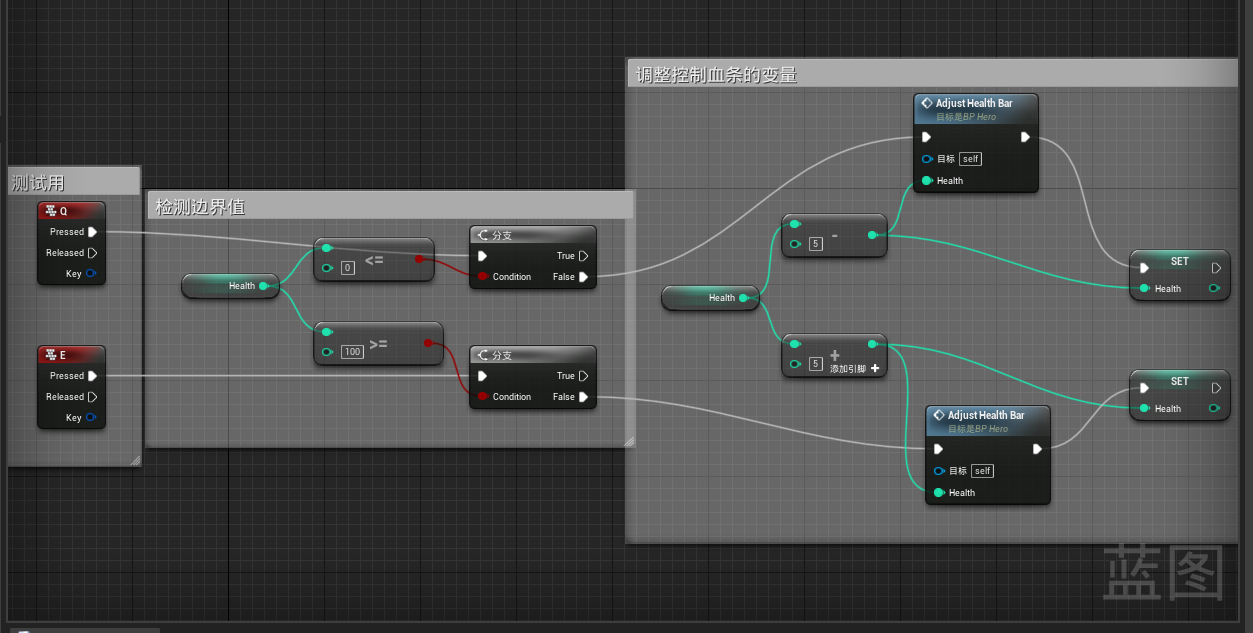

controlhealth

实现函数后,通过键入 Q 和 E 调整 Health 的值输入 AdjustHealthBar 进行测试。

按教程实现后,效果如下:

100

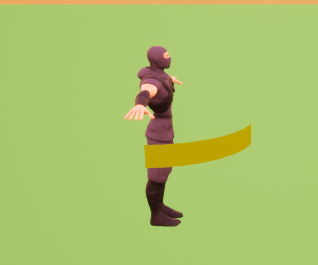

50-1

30-1

发现血条是从右边起的,因为教程中的血条是放在主角前方的,在我们这个视角中看起来就反过来了,因此需要修改下公式。

# iv. 修改

修改材质:

蒙版的 UV 公式需要反过来:

f(x) = clamp[0,1]((1 - (x + 0.5 + param)) * 50)
=>
f(x) = clamp[0,1]((x - 0.5 + param)) * 50)

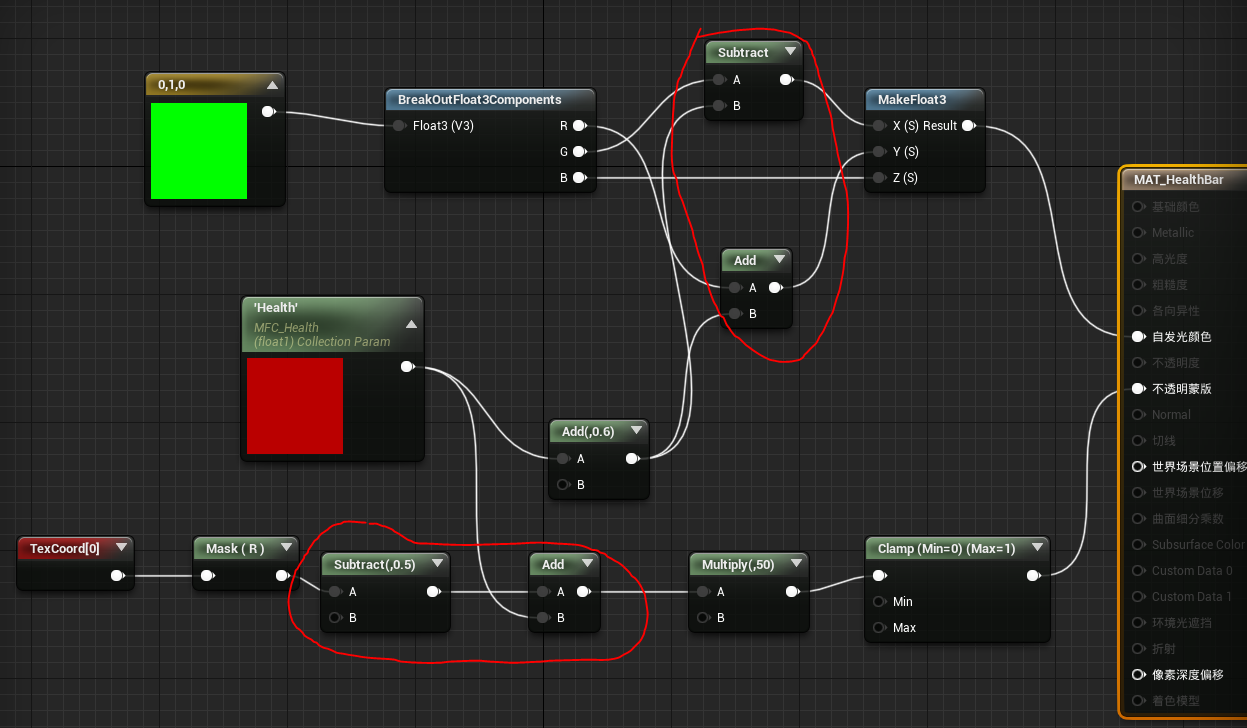

因此修改后蓝图变为:

changed

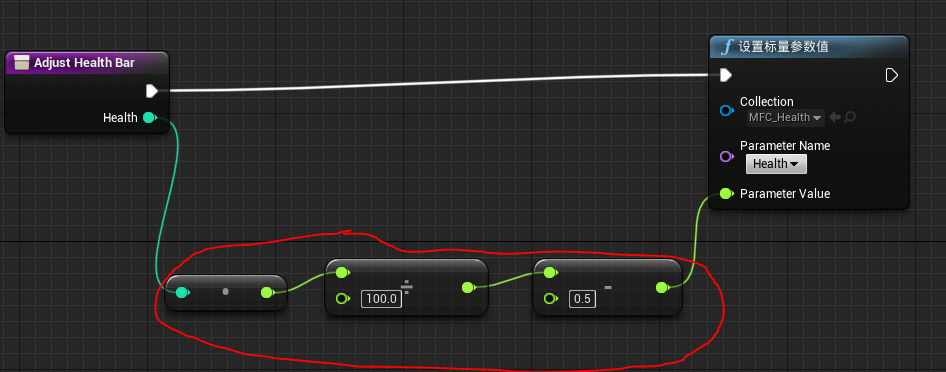

修改 AdjustHealthBar 函数:

由于公式正负值反了过来,param 和 health 的线性关系正负值也需要反过来:

changed1

# 2. 最终效果

最终实现的效果大致如下:

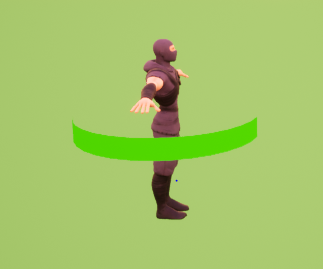

100
初始时为一个半圆弧,颜色是绿色。

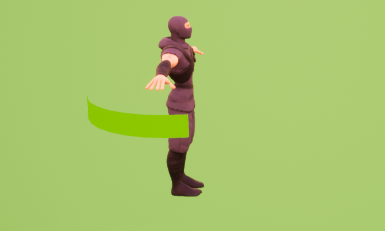

50

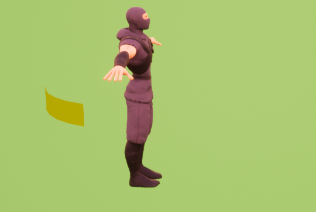

30
随着血量降低,圆弧长度较少,颜色逐渐偏黄,最后变红。
